Лицевая дуга: эффективная конструкция для исправления прикуса

Что это за прибор

Лицевая дуга в ортопедии (стоматологическое протезирование) – это уникальный измерительный прибор, который фиксируется на выступах черепа и на зубных рядах, и помогает установить индивидуальные параметры прикуса пациента. Стоматологическая лицевая дуга требуется для того, чтобы узнать соотношение челюстей пациента с челюстно-лицевой системой в целом. А также переносит пространственное положение верхней челюсти и оси вращения нижней челюсти в артикулятор. Верхний зубной ряд ориентируют относительно головок височно-нижнечелюстных суставов (ВНЧС) и оси открывания рта пациента – и регистрируют эти параметры.

Как называется лицевая дуга, которую носят вместе с брекетами на зубах? Это ортодонтическая дуга или маска, которая подходит, к примеру, для форсированного вытяжения верхней челюсти. Это уже не прибор регистрации параметров, а аппарат, который помогает изменить форму зубной дуги верхней или нижней челюсти. Есть ортодонтические аппараты, предназначенные для коррекции формы сразу двух челюстей. Носятся они нескольких месяцев по 4-14 часов в сутки, в основном – в подростковом возрасте.

Что такое лицевая дуга и как ей можно скорректировать аномалии прикуса

В стоматологической практике существует два приспособления, похожих друг на друга визуально – ортопедическая и ортодонтическая лицевая дуга. Их часто путают, хотя функции, которые они выполняют, существенно различаются. Ортопедическая лицевая дуга – это конструкция, предназначенная для верного «считывания» окклюзии (смыкания) челюстей и, как следствие, изготовления функционального, качественного протеза, наиболее точно соответствующего индивидуальным анатомическим особенностям пациента.

А вот ортодонтическая лицевая дуга – это приспособление для исправления аномалий развития челюсти и скученности зубных рядов. О ней, ее разновидностях, сильных и слабых сторонах и предлагаем поговорить далее.

Зачем используют дугу – показания

Зачем нужна эта конструкция? Лицевая дуга необходима для последующего изготовления удобного протеза – полного и частичного, съемного и несъемного, в т.ч. на имплантах. Но, как правило, эти приборы применяют при обширном протезировании, т.е. когда у пациента отсутствует большое количество зубов на верхней и/или нижней челюсти либо все сразу. Хотя в стоматологиях, предлагающих пациентам действительно качественное протезирование, конструкцию могут задействовать даже для изготовления 1-2 коронок или небольшого моста. Использование прибора зачастую показано совместно с аксиографом, записывающим траекторию движения нижней челюсти. Обследование занимает всего несколько минут.

Виды дуг

Для снятия макета зубов используются дуги:

• переносные (среднеанатомические) с ушным видом крепления для изготовления съемных протезов;
• осевые (кинематические) для изготовления идеально подогнанных протезов.

Также в ортодонтии используются такие виды дуг, ограничивающих нижнечелюстные движения:

• лицевая дуга uts 3d (используют для переноса челюстных особенностей в артикулятор);
• лицевая дуга sam (или переходник к нерегулируемым артикуляторам);
• дуга стратос (разновидность универсального артикулятора при окклюзии зубов).

Разновидности конструкций и их строение

В классическом понимании лицевая дуга для артикулятора – это сложная металлическая конструкция. Сюда включена основная рама – перекладина или U-образная изогнутая пластина. К раме присоединены упоры или кронштейны. Съемные части конструкции – это прикусная вилка, имеющая форму зубной дуги, и трехмерный фиксатор, которым врач крепит вилку остальному устройству. В комплекте может быть либо 1 многоразовая вилка, либо несколько одноразовых, указатели (по которым ориентируется стоматолог в процессе выравнивания оси).

ПРОТЕЗИРОВАНИЕ НА 6 ИМПЛАНТАХ OSSTEM ОТ 200 000р.

Комплексная имплантация Osstem (Ю. Корея) с отсроченной нагрузкой через 4-6 месяцев.
Звоните сейчас или заказать звонок

Различают 3 разновидности конструкций лицевых дуг – механические, электронные, цифровые. Они имеют следующие наименования и характеристики:

• переносная или среднеанатомическая лицевая дуга (механическая): ее установка происходит за счет ушных или суставных упоров, которые располагают примерно возле оси вращения мыщелка височно-нижнечелюстного сустава. Этот аппарат чаще всего используют для протезирования1 при полной или почти полной адентии – когда отсутствуют все зубы в ряду или их осталось мало,
• осевая или кинематическая (механическая и электронная): более точный прибор, позволяющий определить индивидуальную (истинную) ось, по которой вращается височно-челюстной сустав. Чаще применяется при изготовлении частичных протезов,
• цифровая: самая современная разновидность, которая может регистрировать все истинные параметры с комфортом и высокой скоростью. Состоит такое устройство из прикусной вилки и небольшого датчика, закрепленного на ней. Используется для изготовления любых протезов.

Клиник, в чьем распоряжении имеются миниатюрные цифровые лицевые дуги, в нашей стране еще очень мало, т.к. это оборудование стоит намного дороже привычного механического. Кроме того, с такими аппаратами нужно уметь работать врачу.

Преимущества использования прибора

Положительные качества лицевой дуги в стоматологии заключаются в следующем:

• исключение ошибок при моделировании прикуса на протезе: раньше зубные техники получали от стоматолога только оттиски челюстей и подробное описание прикуса – и не всегда удавалось создать идеальные протезы на основании только этих данных,
• ускорение протезирования: поскольку пациенту не нужно приходить на частые примерки, после которых протез отправляют на доработку,
• изготовление удобной, эстетичной и функциональной конструкции,
• более быстрое привыкание и восстановление дикции после протезирования,
• жевательная нагрузка распределяется более равномерно по ряду,
• продление срока использования протеза: т.к. он изготовлен в полном соответствии с прикусными взаимоотношениями пациента, то снижается риск появления поломок – трещин, откалывания или истирания искусственных зубов,
• улыбка выглядит гармонично: происходит выравнивание зубов относительно черт лица (переносицы, носа, подбородка).

Не знаете какой вид протезирования выбрать?

Мы поможем в подборе, посоветуем где почитать больше информации и сравнить виды протезирования. Консультация у врача-ортопеда в клиниках Москвы бесплатно!
Звоните сейчас или заказать звонок

Время работы: с 9:00 до 21:00 — без выходных

Преимущества и недостатки

Любое медицинское приспособление предназначено для решения определенной проблемы и имеет ряд преимуществ. Есть у стоматологических конструкций и недостатки, о которых доктор обязан проинформировать пациента перед началом лечения.

Преимущества использования артикулятора с лицевой дугой:

• Жевательная функция полностью восстанавливается.
• Возможность проверить и выпрямить наклон зубов относительно движения в суставе по резцовому (боковому) направлению.
• Обеспечение гармоничного развития челюстей у подростков и детей.
• Протезы, созданные по данным артикулятора, идеально подходят человеку, получаются эстетичными.
• Сокращается количество походов в стоматологическую клинику для установки протеза.
• Нагрузка на зубной ряд распределяется рационально. Это продлевает срок службы протеза.
• Обеспечение эстетически правильного расположения переднего зубного ряда относительно губ, носа и глаз.
• Артикулятор с лицевой дугой удобен в ношении. Поэтому пациент к нему быстро привыкает.
• Отсутствие противопоказаний к использованию.

Артикулятор стоматологический с лицевой дугой

У лицевой дуговой конструкции имеются такие недостатки:

• Система может провоцировать проблемы с приемом пищи, дикцией, сном.
• Неэстетичный вид вызывает психологический дискомфорт.
• При сложных патологиях прикуса дуга оказывается неэффективной.
• Острые детали приспособления могут повреждать слизистую, вызывая воспаление, отечность, кровоточивость десен.

Как работают с конструкцией

Как пользоваться лицевой дугой? Установка или наложение проводится тремя способами. Первые два алгоритма наложения применяются для среднеанатомических приборов, третий – для кинематических. Рассмотрим их далее.

Первый способ установки среднеанатомическиого прибора

Общепринятые этапы установки среднеанатомической лицевой дуги выглядят следующим образом:

• прикусная вилка примеряется на верхний зубной ряд и вынимается,

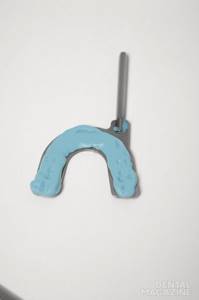

• прикусная вилка с нанесенной оттискной массой легко прижимается к верхним зубам или беззубым деснам: снизу вилка придерживается пальцами или ватными валиками,

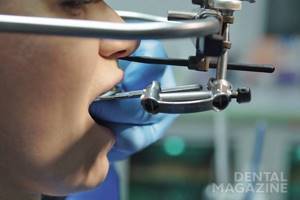

• аппарат фиксируется на нескольких точках при помощи упоров: в наружных слуховых проходах, а также носовым упором на переносице,

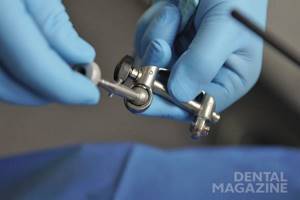

• вилка прикрепляется к основной раме при помощи трехмерного фиксатора,
• прибор настраивается и регистрирует положение верхней челюсти и ось вращения нижней,
• вилка снимается с лицевой дуги вместе с креплением и переносится на гипсовочный столик, а затем в артикулятор. После чего в артикуляторе прорабатывается гипсовая модель верхней челюсти с учетом параметров, полученных при наложении дуги.

Важно, что для качественного снятия параметров пациент должен быть расслаблен, плечи не напряжены. Некоторые аппараты удобнее устанавливать, когда пациент находится в положении лежа, а регистрация происходит уже в положении сидя.

«Когда пошла протезировать зубы, то думала, что слепки снимут и все. А еще снимали параметры лица специальным прибором, чтоб протез лучше получился. Это такая рамка, которую крепят на ушах, а на зубы прикрепляют небольшую лопатку для слепков. Потом сама держишь рамку по бокам, а протезист стоит напротив и говорит, какую руку приподнять, чтобы центровка совпала».

Светлана Ш., отзыв с сайта стоматология.рф

Второй способ установки среднеанатомического прибора

Вторая методика, в целом, повторяет первую, но с одним отличием. Прибор здесь крепится при помощи суставных упоров (а не ушных). То есть не к ушам, а рядом с ними на лице – приблизительно в центре вращения мыщелка ВНЧС. В этом случае погрешность измерений составляет порядка 2 мм.

Третий способ – для кинематической дуги

При использовании кинематического прибора вилка первоначально крепится не к верхней, а к нижней челюсти. Далее пациент начинает двигать челюстью в разных направлениях – назад, вперед, закрывает и открывает рот. В это время суставные упоры начинают сдвигаться, а стоматолог отмечает полученные точки – это центральные положения головок в суставах. После этого переносят вилку на верхнюю челюсть и продолжают снимать параметры по первому способу (он описан выше).

Сколько стоит обследование

Стоимость снятия параметров прикуса при помощи лицевой дуги сложно выделить из общей цены протезирования, т.к. ее обычно не считают отдельно. Ведь для протезирования применяется не только этот, но и другие приборы, аппараты – миографы, аксиографы, артикуляторы и т.д. Еще обязательно снимаются слепки – классические или цифровые, делаются фотоснимки лица, рентгеновские снимки. Без этого просто невозможно смоделировать идеальную улыбку и получить протез, который будет ощущаться во рту как собственные зубы. Если же брать в расчет комплексное обследование и регистрацию всех параметров перед протезированием, то его стоимость может составить и 3000 рублей и 30 тысяч – в зависимости от объема задействованных мощностей клиники.

Ваши вопросы и ответы

ВОПРОС Здравствуйте, я носила лицевую дугу в школе с брекетами. А чем она отличается от той, которая нужна для протезов? Просто тетя недавно к ортопеду ходила, и там ей лицевую дугу мерили, неужели ее тоже придется носить, как и мне?! Анастасия

ОТВЕТ Здравствуйте, Анастасия. Это совершенно разные приспособления, общее у них одно – их фиксация происходит на лице. Давайте теперь разберемся в различиях. Итак, лицевая дуга для брекет-систем – это дополнительный аппарат, который крепится на затылке, на шее, либо на лбу и подбородке. У ортодонтической дуги есть специальные крепежи, которые можно зацепить за брекеты – так оказывается дополнительное давление и задается направление выравнивания зубов. Теперь к тому, что такое ортопедическая дуга. Это уже своеобразный шаблон, который снимает параметры положения верхней челюсти и осей суставов нижней челюсти. Применяется ортопедическая дуга для того, чтобы протез идеально подошел пациенту, а не был изготовлен «на глазок». Носить такую дугу постоянно не нужно (ее примеряют всего 1 раз), в отличие от ортодонтической маски – ее приходится носить месяцами для достижения эффекта.

1Дапприх Ю., Ойдтманн Э. Протезирование при полной адентии, 2007.

Автор: Самбуев Б. С. (Благодарим за помощь в написании статьи и предоставленную информацию)

Минусы аппарата

Недостатков у данной конструкции немного, особенно если понимать о ее пользе и эффективности даже в самых сложных клинических случаях. К ним можно отнести дискомфорт во время использования – у некоторых пациентов он возникает на всем протяжении лечения, ведь сам по себе аппарат достаточно массивный и нужно время, чтобы к нему привыкнуть. Он может вызывать нарушение дикции и артикуляции, натирание слизистой.

Из минусов можно также отметить индивидуальную непереносимость некоторыми пациентами и возможность возникновения аллергических реакций на металл, из которого изготовлена конструкция.

Кроме индивидуальной непереносимости материала, существует еще и риск травмирования полости рта во время сна: дело в том, что в некоторых клинических ситуациях требуется круглосуточное ношение аппарата, поэтому пациенту приходится в нем спать. А из-за выпирающей части дуги спать разрешается только на спине, но во сне этот процесс бывает достаточно сложно контролировать, особенно детям. А поскольку центральные петли конструкции свободно крепятся к кольцам внутриротовой части, во сне на боку фиксирующий элемент может соскочить и поранить мягкие ткани.

Важно! Лицевая дуга с шейным креплением считается самой безопасной для ношения и для сна, однако, чтобы свести риск травмы от ее использования к минимуму, врачи советуют применять в ночное время специальные приспособления или планки для безопасности.
